卡片式或穿戴式智能設(shè)備經(jīng)常遇到的使用場景是需要放在錢包或者口袋中隨身攜帶，這就要求電池能夠承受彎曲或者扭曲。這類設(shè)備經(jīng)常需要使用小型薄片柔性電池，但是這類電池在受到彎曲或扭曲之后性能容易衰減，造成設(shè)備運行時間縮短。實際上，在柔性電池方面，以下問題一直是需要克服的技術(shù)障礙：

　　1)如今的鋰離子電池材料本身不具備柔性，如何讓電池材料適應(yīng)這種應(yīng)用場景

　　2)電池被彎曲/扭曲時，如何維持電池材料顆粒之間良好的接觸，減低接觸阻抗

　　3)在電池被彎曲/扭曲的場景下，如何保證電池不漏液。

　　4)如何提高活性物質(zhì)載量，提高電池容量

　　2017年1月，松下在CES2017展會上展出他們的最新柔性電池研究成果，該柔性電池可以承受一定的彎曲和扭曲，滿足日本JIS標(biāo)準(zhǔn)(JISX6305-1)，相當(dāng)于可以滿足彎曲半徑R40mm，扭曲角度±15°/85.6mm，電池厚度僅為0.55mm，主要應(yīng)用領(lǐng)域是卡片式設(shè)備或者穿戴設(shè)備。

　　該電池最引人注目的特點是在彎曲到25mm半徑和扭曲25度之后還能保持其性能。截至2016年9月，松下為該柔性電池技術(shù)申請了25項日本專利和15項海外專利。其柔性電池外觀和主要參數(shù)如圖1所示。

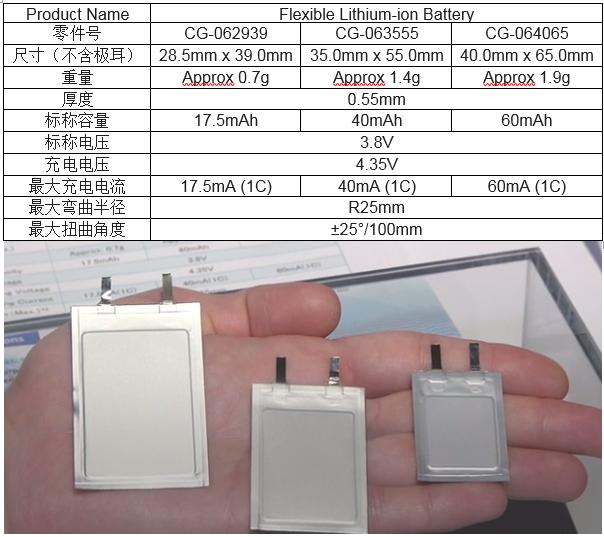

　　圖1松下柔性電池主要參數(shù)和外觀

　　通常，電池經(jīng)過彎曲或扭曲之后，對于循環(huán)壽命會有很大的影響。但是松下新開發(fā)的柔性電池克服了這一缺點，這主要得益于松下重新設(shè)計了柔性電池的疊片式電極結(jié)構(gòu)(圖2是基本結(jié)構(gòu))，其中，電極electrode和外層outerlayer設(shè)計得到了優(yōu)化，使其能夠抵御彎曲/扭曲，但是具體如何優(yōu)化目前還不清楚。

　　例如，反復(fù)彎曲1000次、或者扭曲1000次(扭曲角度±25°/100mm)后的放電容量能夠保持初始容量的99%(圖3)。并且在經(jīng)過1000次的充放電循環(huán)測試之后(圖4)，充放電循環(huán)壽命幾乎與沒有彎曲/扭曲的電池保持一致，容量保持率達到80%。

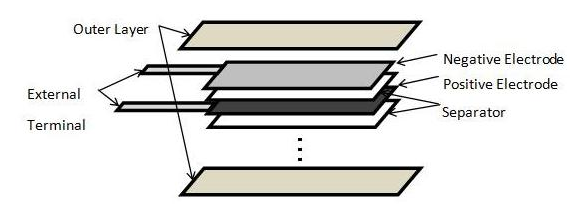

　　圖2疊片式電極結(jié)構(gòu)

　　圖3彎曲/扭曲1000此后的容量保持率

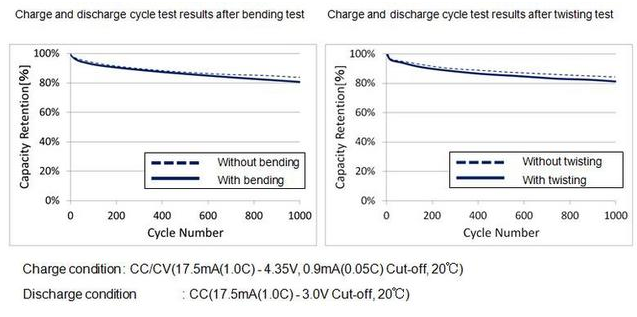

　　圖4柔性電池循環(huán)壽命對比

　　目前，隨著智能穿戴設(shè)備的興起，柔性電池的研究正在受到越來越多的關(guān)注。盡管松下發(fā)布的三款柔性電池看起來性能相當(dāng)不錯，但是可以看到，這三款電池的容量還是很小的，最大的也才只有60mAh，無法滿足稍微大一點的智能便攜式或者穿戴設(shè)備的運行時間，該研究領(lǐng)域目前還處于發(fā)展成長階段。
