大家是否知道日本傳統曲藝“落語”的經典段子《三軒長屋》？故事發生在消防隊頭目、當鋪的年輕小妾、劍術老師居住的三棟一連的雜院。頭目家傳來的年輕人的大聲喧嘩、老師家傳來的吵鬧的練習聲令小妾不堪其擾。忍無可忍之下，小妾向當鋪的掌柜哭訴，掌柜于是決定以雜院已經典當為由，將頭目和老師攆走。聽聞這個消息，頭目和老師來向掌柜要錢，說只要各給50兩，就馬上搬家。但搬完才知道，頭目搬到了老師家，老師搬到了頭目家注1）。

　　注1）這段落語是由中國明代的《笑府》中的笑話改編而成。

　　在此特意提這個段子，是因?yàn)?a href="http://m.clant.cn" style="color:#a98326">鋰離子電池（LIB）的充放電反應與“三軒長屋”一模一樣。

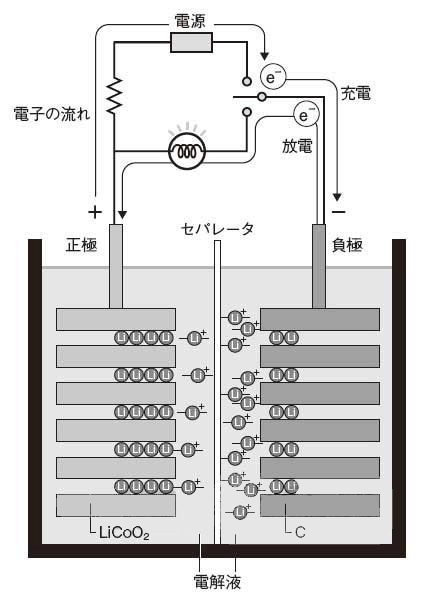

　　圖1：LIB的基本原理

　　正極（LiCoO2）與負極（C）之間通過交換Li+離子進行充放電。

　　圖1是LIB充放電機制的模式圖。其重點在于正極（這里是LiCoO2）與負極（石墨）都如圖所示，為層狀結構。

　　通常的二次電池在充放電過程中會發生氧化還原反應，也就是化學反應。比方說，Ni-Cd二次電池在充電時，正極發生氧化，從Ni（OH）2轉變?yōu)镹iOOH，在負極，Cd（OH）2還原為Cd（鎘）。放電則相反，NiOOH還原為Ni（OH）2，鎘氧化為Cd（OH）2。

　　但LIB不發生這樣的氧化還原反應。充電時，正極層間的鋰離子（Li+）移動到負極層間，也就是“搬家”，除此之外再?zèng)]有其他現象。放電時，負極層間的Li+移動到正極層間。充放電不伴隨任何化學反應，只是Li+在二者之間搬來搬去而已。簡直就是現實版的“三軒長屋”。因?yàn)殡x子在兩個位置間反復來回，所以LIB之類的電池也叫作“搖椅型電池”（但卻沒有三軒長屋型電池的說法）。

　　那么，我們是怎么發現這一機制的？這要先來回顧索尼的開發軌跡。

　　通過比賽選擇電極材料

　　從1980年代中期開始，二次電池的需求與日俱增。當時，索尼集團旗下?lián)碛须姵刂圃炱髽I(yè)——索尼能源技術（SET，現在的索尼能源設備），但該公司的強項在于堿性干電池和氧化銀電池等，并不生產二次電池。市場對于二次電池的需求愈發強烈。因此，開發小型、大容量的二次電池成為了SET這家電池企業的當務之急。

　　但索尼在二次電池領域完全是新軍，要想迎頭趕上，就必須加快開發速度。為此，索尼采取了以下策略。

　　①任命SET的高管擔任二次電池開發項目的主管。這樣一來，決定重要事項無需再一一提交申請書，加快了各項事務的決策速度。

　　②試制裝置和測量?jī)x等的數量準備需要數量的幾倍。倘若儀器只有1臺，一旦發生故障，在修理期內將無法使用，會阻礙開發的進行。準備兩臺可以避免耽誤時間。

　　③材料（正極材料、負極材料和電解液等）的庫存也必須達到需要量的2倍以上。因?yàn)槿绻骋环N材料發生短缺，在訂購到交貨期間只能束手無策。

　　但其中最為關鍵的，還是為開發目標——電池確定結構。電池的組件中，直接關系到發電的是正極活性物質、電解液和負極活性物質三種。三要素的組合據說多達約1億1000種。

　　那么，實際投入實用的電池有多少種？筆者沒有細數，大致推算估計在30種左右。也就是說，在可能存在的組合中，只有0.3ppm投入了實用。實用化率如此之低，原因究竟何在？

　　當然，很多組合并不具備足夠的性能。但在筆者看來，開發電池最重要、最困難的課題，是有效而且安全地在有限的電池筒內集合上面的三要素。比如說，在筒內封閉氫氣很難，但鎳氫（Ni-MH）電池借助貯氫合金使之成為可能，成功實現了二次電池化。我們已經下定決心要發展鋰電池。但包括使用什么鋰化合物可以良好地在筒中收納、正極采用什么材料、什么能夠用作電解液在內，需要研究的難題還比比皆是。為此，索尼在上述①～③項開發加速策略的基礎上，又補充了第四個項目。

　　④并行推動多個構想，最后篩選出一個。也就是以比賽的形式進行開發，讓表現好的選手勝出。

　　金屬鋰作為負極雖然潛力巨大，但枝晶問題使其很難應用于二次電池。鑒于此，我們當時的想法，是使用鋰與其他金屬的合金。

　　例如，鋁與鋰組成的合金配比多種多樣。使用這樣的合金作為負極，在放電時，鋁合金中的鋰將發生離子化，釋放出電子，在充電時，鋰離子將回到鋁合金中，能夠構成搖椅型電池。這是不是意味著鋰二次電池具備了實用化的條件？事情沒有這么簡單。

　　這種電池會在短暫的充放電循環中出現功能障礙，放電深度（DOD）*必須非常淺。DOD=20％時，壽命的極限為50個循環左右，DOD=15％時也僅為100個循環左右。改善循環特性必須進一步縮小DOD，鋰的能量只有極小部分能夠使用。

　　*放電深度（DOD）=放電量與額定容量的比例。一般來說，放電深度越淺，電池的壽命越長。DOD是depthofdischarge的縮寫。

　　我們嘗試?yán)迷S多不同的正極、負極材料持續試制電池，為眾多試制品進行了編號。編號的規則如下：負極材料A與正極A1組成的電池的編號為US-11，負極為A，正極改換A2的電池編號為US-12。US是UltraSuper的縮寫。負極改換物質B時，以US-21為起始，按照US-22、US-23的順序編號。

　　舉例來說，上面提到的負極使用鋁與鋰的合金（Al-Li），正極使用錳（Mn）系材料的電池編號為US-41。因?yàn)閁S-41已經證明了Al-Li負極的DOD淺，無法實際應用，所以US-42之后的編號全部空缺。

　　經過不懈地試制，編號為US-61的試制品成為了開發大賽的贏家。US-61以碳（C）為負極，LiCoO2為正極，最終成長為了日后的LIB。

　　難產的LIB呱呱墜地

　　隨著US-61贏得開發大賽，開發的目標鎖定在了正極采用LiCoO2、負極采用碳的系統。

　　但這種系統必須要解決負極使用哪種碳最好的問題。碳的形態多種多樣，有石墨、軟碳、硬碳（HC），還有金剛石（圖2）。除了金剛石之外，其他任何一種都可以作為負極。

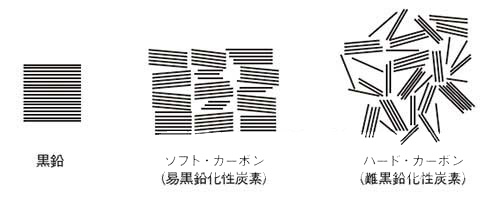

　　圖2：能夠成為負極的碳

　　石墨的六方晶晶體排列整齊。軟碳的微小晶體比較整齊，但加熱后容易轉變?yōu)槭Ｓ蔡嫉奈⑿【w排列混亂，但加熱后不轉變?yōu)槭?br/>
　　而且，經過查閱資料，使用碳和鋰的化合物作為負極的技術其實早已有之。就筆者所知，最古老的相關專利是德國萊茵集團（Rheinisch-WestfalischesElektrizitatswerkAG）于1978年申請的“DE2834485C2”（H.P.Fritz等，1978年8月7日申請，1980年2月14日公開）。上面明確記載，使用鋁和鋰的合金作為負極的二次電池可以用碳替代鋁。

　　其次，美國賓夕法尼亞大學（UniversityofPennsylvania）的A.G.MacDiarmid等人申請的專利（1980年3月11日申請，1982年3月23日注冊）也宣布包含C-Li負極的概念。MacDiarmid曾憑借發現導電性聚合物——聚乙炔榮獲諾貝爾獎，這項專利提出了“在具有共軛雙鍵的聚合物（以聚乙炔為代表）中插入鋰后作為負極的電池”的構想注2）。他們主張石墨也是具有共軛雙鍵的聚合物，因此，石墨與鋰組成的負極也屬于他們的專利。如何回避這些專利成了一道難題。

　　注2）共軛雙鍵是指兩個以上的雙鍵隔著一個單鍵排列的化學結合。苯是由三個雙鍵和三個單鍵交替結合形成的六角形化合物，石墨由苯環的碳骨架組成。因此發明者主張石墨也是具有共軛雙鍵的化合物。

　　而且，碳為電化學惰性物質，很難單獨作為負極。雖然可以與鋰組成合金，但安全地工業化生產碳和鋰的化合物存在困難注3）。

　　注3）鋰與碳的化合物的合成方法包括在高溫真空下蒸發金屬鋰，使鋰與碳發生反應，或是使特殊的鋰有機化合物與碳在有機溶劑中發生反應，這些方法都伴隨復雜的工序，而且成本高昂。

　　那么，不含鋰的碳怎樣才能單獨作為負極？當時的一個構想，是開發讓正極一側含鋰，在充電時，鋰從正極向負極的碳移動的系統。有沒有化合物含鋰，而且能夠通過電化學反應，自由地釋放、吸收鋰？

　　其實，SET在1980年申請了與化合物AgNiO2相關的專利（圖3）。開發這種化合物原本是為了作為氧化銀電池的正極。AgNiO2的NiO2層之間插入了銀（Ag），銀具有在在層間自由出入的性質。

　　圖3：SET申請的AgNiO2相關專利

　　1980年6月為電極材料使用AgNiO2的堿性電池申請專利。

　　既然如此，在層間用鋰取代銀的化合物——LiNiO2也有可能成為鋰離子可以脫離并重新插入的化合物。而且，鈷（Co）的性質與鎳（Ni）類似，LiCoO2說不定也能成為正極的候選材料。通過靈活利用AgNiO2的專利，在知識產權上或許可以掌握有利的局面。我們的期待頓時膨脹了起來。

　　然而，經過調查，我們發現了使用LiNiO2作為電極的專利（圖4）。內容正是我們所設想的正極化合物。而且，在發明者一欄，羅列著J.BGoodenough（足夠優秀）、P.JWiseman（賢者）等單從字面上就仿佛預示我們將要敗北的名字。申請日期是1980年4月3日，只比索尼的AgNiO2專利（1980年6月4日申請）早2個月。我們?cè)具€在想“就差2個月啊，真遺憾”，定睛一看，這項專利還附注了追溯到1979年4月5日的優先權聲明*。

　　*優先權聲明=在某國申請專利的1年內，在別國申請相同專利時，可以依據最初提出申請的國家的申請日，主張新穎性、進步性和先使用權。這項規定在1883年的巴黎條約上商議通過，在該條約的成員國之間有效。

　　圖4：Goodenough等人在1980年4月申請的專利

　　電極材料使用LiCoO2和LiNiO2的電化學電池的專利。在SET的AgNiO2專利的2個月前提出申請。并且主張1年前的優先權。

　　雖然專利中的電池在使用鋰作為負極這一點上與日后索尼投產的“鋰離子電池”相去甚遠，但在當時，這些可能阻礙開發進程的專利還是令我們失望至極。

　　然而，優先權依據的英國專利遍尋不著。在日本國內，他們申請專利的時間也只早了2個月，說不定壓根構不成問題，但懸著的心始終放不下來。

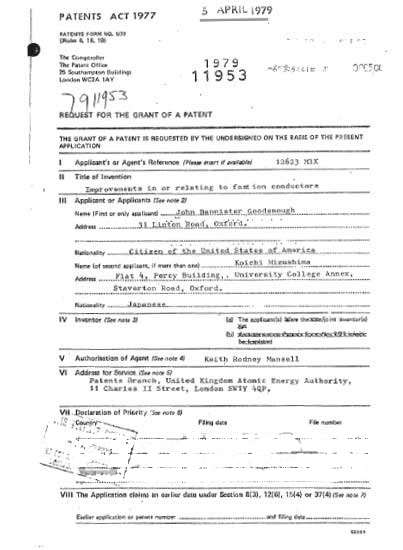

　　圖5：Goodenough等人在英國臨時申請專利的文件

　　雖然沒有正式申請專利，但依然提交了文件，用來主張構想的優先權。英國批準了這樣的制度。

　　很久之后，我們才得知了真相。英國擁有臨時申請制度（可能是為了方便主張優先權），在正式申請之前，可以先行提交構想。圖5是1979年提交的文件。最終，這項構想并沒有在英國正式申請專利，而是在次年，也就是1980年，在日本以圖4的形式提出了申請。

　　雖然也曾一度放棄，但我們最終率先注意到這項專利的有效性，在專利廣受關注之前，與發明者進行交涉，以比較有利的條件取得了授權。

　　正極材料的首席發明者Goodenough（現德克薩斯大學奧斯汀分校教授）2001年訪問日本之時曾在接受記者采訪時這樣說道：“我曾經向英國的電池公司推薦這個構想，但對方?jīng)]有理睬。索尼對我們的技術表示理解，通過為負極使用碳和鋰的化合物，克服鋰電池的安全缺點，實現了商業化”。通過這樣的發言，承認了自己的專利并非LIB，以及索尼在LIB上的原創性。

　　開發音響材料的經驗立下功勞

　　就這樣，正極總算有了眉目，但負極使用的碳還是問題。前面提到的德國專利可以解釋為事先制作鋰和碳的化合物作為負極，如果只使用碳作為負極，應該可以避免侵權。而使用石墨的話，如上所述，又有可能與MacDiarmid等人的專利相抵觸。為避免侵權，我們決定開發沒有共軛雙鍵的碳。

　　如圖2的模式圖所示，HC的結構隨機，不能說是由共軛雙鍵組成注4）。我們帶著可以將這種材料作為負極的想法，著手進行了材料開發。HC的結構隨機，煅燒后不會轉變成石墨，叫作難石墨化碳。而軟碳在3000℃左右的溫度下煅燒容易轉變?yōu)槭凶饕资肌?br/>
　　注4）索尼在市場上推出以HC為負極的LIB后，曾接到賓夕法尼亞大學的警告，稱該產品侵犯MacDiarmid的專利。索尼通過解釋HC的結構，表示HC并不具備共軛雙鍵，得到了對方的認可。

　　其實，筆者在開發LIB之前，曾經開發過12年音響材料。音響材料是揚聲器、頭戴式耳機、麥克風和電唱機等音響設備使用的材料，涉及聚合材料、紙漿、陶瓷、金屬材料和木材等廣泛領域。當時，筆者曾經合成過新型有機高分子，這一經驗運用到了HC的煅燒。

　　據文獻記載，HC“可以通過在1100℃左右的高溫下煅燒聚糠醇樹脂（PFA）的方式制備”。依照這一理論，我們首先從合成HC的原料——PFA樹脂入手。該步驟有助于優化HC（決定HC的詳細性能）。這是因?yàn)樵谕魄霉に嚂r(shí)，可以追溯到前驅體，也就是聚合物的調整，從而實現PFA樹脂分子量、煅燒時間和溫度等的精密調整。最終，量產工作委托給了HC生產經驗豐富的吳羽化學工業（現在的吳羽）。

　　就這樣，制造最佳HC成為了可能。LiCoO2與HC組成的LIB在試產線下線，生產出的電池性能非常優良。當時，時間剛剛來到1992年。“終于能利用自主技術推出LIB了！”懷著興奮的心情，我們當機立斷，在SET內建設了專用工廠。一切似乎都一帆風順。

　　然而，好事多磨。距離專用工廠落成的慶功宴還有幾天的時候，在SET指揮開發的筆者接到了一個壞消息：量產線制造的電池的性能似乎不理想。筆者起初還不相信：“怎么可能，不會有這種事情”。然而，1992年7月3日，量產電池的性能遠低于試產電池的噩耗傳來，重新調整制造工序成了定局。在各項性能中，循環特性尤其低下。程度之甚，說“低下”都像是褒獎。
